Kompletný sprievodca zapojenia transformátora pre začiatočníkov

Výber správneho transformátora (trafo) pre LED osvetlenie je kľúčovým krokom pri inštalácii LED pásikov, bodoviek alebo žiaroviek. V tomto článku vám poradíme, aké trafo zvoliť, aké parametre brať do úvahy a ako sa pohybujú ceny takýchto traf. Čítajte ďalej a dozviete sa všetko potrebné.



Prečo vlastne potrebujete trafo pre LED osvetlenie?

LED osvetlenie často vyžaduje napájanie nižším napätím, ako je štandardných 220V v domácnostiach. Transformátor (trafo) znižuje toto napätie na úroveň, ktorú LED osvetlenie potrebuje, najčastejšie na 12V alebo 24V. Bez správneho transformátora by mohlo dôjsť k poškodeniu LED pásikov, bodoviek alebo žiaroviek.



Ako zapojiť trafo na LED: Krok za krokom

Vyberte správne trafo: Pred začatím inštalácie musíte vybrať správny typ a výkon transformátora.

Vypočítajte potrebný výkon: Zistite, aký príkon má váš LED pásik, bodovka alebo žiarovka. Napríklad, ak máte LED pásik s príkonom 5W/m a dĺžkou 5 metrov, celkový príkon bude 25W. Pridajte aspoň 20% rezervy, takže budete potrebovať trafo s výkonom minimálne 30W.

Pripravte potrebné nástroje: Budete potrebovať skrutkovač, odizolovacie kliešte, spojovací materiál (svorky, konektory) a prípadne multimeter na meranie napätia.

Vypnite napájanie: Pred akoukoľvek manipuláciou s elektrickými zariadeniami vypnite napájanie na hlavnom vypínači.

Pripojte trafo k zdroju napájania: Trafo má dva vstupné konektory (L a N) pre pripojenie k sieťovému napätiu (220V) a dva výstupné konektory (V+ a V-) pre nízke napätie (12V alebo 24V). Pripojte sieťové káble do vstupných konektorov podľa označenia.

Pripojte LED osvetlenie: Pripojte káble od LED pásika, bodovky alebo žiarovky k výstupným konektorom transformátora. Dbajte na správnu polaritu - kladný vodič (V+) na kladný pól LED a záporný vodič (V-) na záporný pól LED.

Otestujte spojenia: Po pripojení všetkých vodičov zapnite napájanie a skontrolujte, či LED osvetlenie funguje správne. Ak všetko svieti ako má, môžete upevniť trafo a dokončiť inštaláciu.



Aké trafo na LED pás?

Typ transformátora: LED pásiky najčastejšie používajú transformátory s konštantným napätím (12V alebo 24V). Pri výbere dbajte na správne napätie zodpovedajúce vašim LED pásikom.

Výkon transformátora: Vypočítajte celkový príkon LED pásika a pridajte rezervu. Napríklad, ak máte 5 metrov LED pásika s príkonom 10W/m, budete potrebovať trafo s výkonom minimálne 60W.

Cena transformátora: Cena závisí od výkonu a kvality. Základné trafá na LED pásiky sa pohybujú v cenovom rozmedzí od 10 do 50 EUR, zatiaľ čo výkonnejšie a kvalitnejšie modely môžu stáť aj viac.



Aké silné trafo na LED pás?

Výkon transformátora by mal byť minimálne o 20% vyšší než celkový príkon LED pásika. Tento výpočet vám zaistí, že trafo nebude preťažené a bude pracovať spoľahlivo. Napríklad, pre LED pásik s príkonom 50W budete potrebovať trafo s minimálnym výkonom 60W.

Trafo 12V na LED pás: Ako zvoliť správne?

Transformátor 12V je najbežnejším typom pre LED pásiky. Pri výbere zohľadnite:

Výkon transformátora: Minimálne o 20% vyšší ako celkový príkon LED pásika.

Typ LED pásika: Skontrolujte, či je LED pásik navrhnutý na 12V.

Certifikáty a ochrana: Kvalitné transformátory majú ochranu proti prehriatiu, preťaženiu a skratu.



Trafo na LED bodovky

LED bodovky často používajú 12V napätie, preto je potrebné trafo 12V. Postup pri výbere a inštalácii je podobný ako pri LED pásikoch:

Vypočítajte celkový príkon: Ak máte napríklad 5 bodoviek, každú s príkonom 5W, celkový príkon bude 25W. Pridajte rezervu a vyberte trafo s minimálnym výkonom 30W.

Typ transformátora: Použite trafo s konštantným napätím 12V.



Schéma zapojenia

Pri zapojení LED pásikov, bodoviek alebo žiaroviek je dôležité dodržiavať správnu schému zapojenia, aby ste zaistili bezpečnú a spoľahlivú inštaláciu.

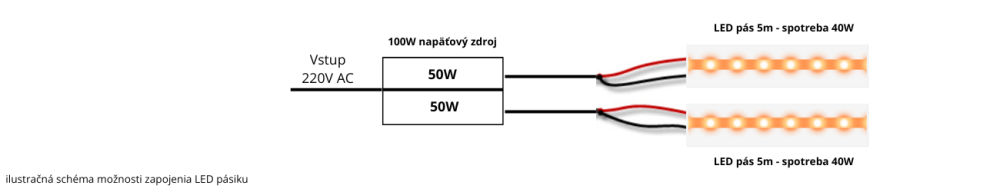

Zapojenie LED pásika:

Vstupné napätie (220V): Pripojte káble z elektrickej siete k vstupným konektorom transformátora (L a N).

Výstupné napätie (12V alebo 24V): Pripojte výstupné konektory transformátora (V+ a V-) k LED pásiku. Dbajte na správnu polaritu.

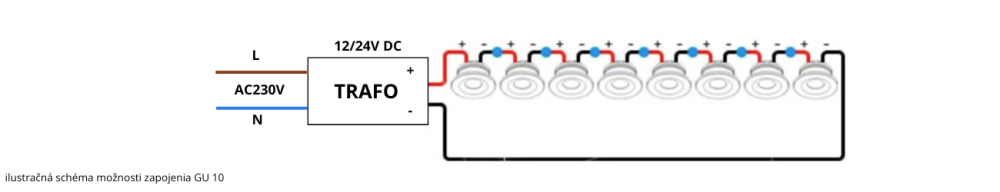

Zapojenie LED bodoviek:

Vstupné napätie (220V): Pripojte káble z elektrickej siete k vstupným konektorom transformátora (L a N).

Výstupné napätie (12V alebo 24V): Pripojte výstupné konektory transformátora (V+ a V-) k LED bodovkám. Použite správne konektory pre daný typ bodovky.

Zapojenie LED žiarovky:

Vstupné napätie (220V): LED žiarovky často nevyžadujú externý transformátor, pretože majú vstavaný transformátor. Pripojte žiarovku priamo do svietidla, ktoré je napájané sieťovým napätím.



Kam umístit zdroj pro LED?

Chladenie: Umiestnite zdroj na dobre vetrané miesto, aby sa predišlo prehriatiu.

Dostupnosť: Umiestnite ho na miesto, kde bude ľahko prístupný pre údržbu a prípadnú výmenu.

Ochrana: Zabezpečte, aby bol zdroj chránený pred prachom, vlhkosťou a mechanickým poškodením.



Kolik stojí LED trafo na LED?

Cena transformátora na LED osvetlenie závisí od výkonu a kvality:

Malé transformátory (do 30W): Cena sa pohybuje od 10 do 20 EUR.

Stredné transformátory (30W - 100W): Cena sa pohybuje od 20 do 50 EUR.

Veľké transformátory (nad 100W): Cena môže byť vyššia, často nad 50 EUR, v závislosti od značky a špecifikácií.



Záver

Výber a zapojenie správneho transformátora pre LED osvetlenie je kľúčové pre dlhú životnosť a bezproblémové fungovanie vašich LED pásikov, bodoviek alebo žiaroviek. Vždy dbajte na správny výkon, typ napätia a kvalitné prevedenie transformátora. Ak máte akékoľvek otázky alebo potrebujete pomoc pri výbere, neváhajte nás kontaktovať.
